Радиальный шарикоподшипник с компенсацией расширения

Принцип работы радиального шарикоподшипника с компенсацией расширения

В современной промышленности радиальные шарикоподшипники широко используются в различном механическом оборудовании из-за их простой конструкции, высокой несущей способности и плавности работы. Однако в суровых условиях работы, таких как высокая температура, высокая скорость или большая нагрузка, традиционные радиальные шарикоподшипники могут вызывать изменения размеров из-за таких факторов, как тепловое расширение, что, в свою очередь, влияет на их производительность. Появился компенсационный радиальный шарикоподшипник. Он использует уникальный механизм компенсации расширения, гарантирующий сохранение стабильного рабочего состояния подшипника при изменении размера.

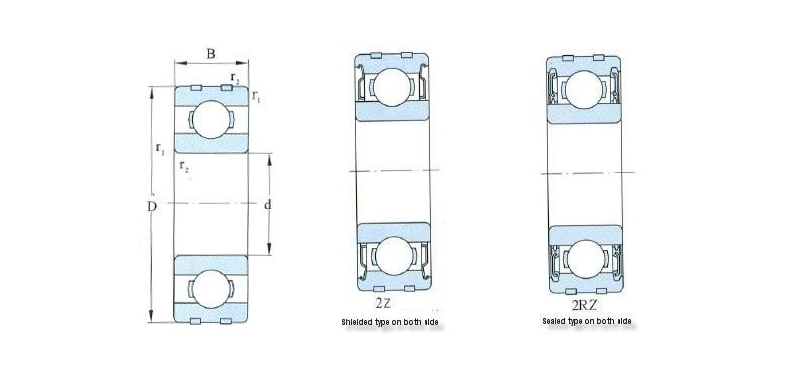

Базовая структура Радиальный шарикоподшипник с компенсацией расширения аналогичен традиционному радиальному шарикоподшипнику, включая наружное кольцо, внутреннее кольцо, набор стальных шариков и сепаратор. Однако его особенность заключается в специальном механизме компенсации расширения, который обычно достигается за счет специально разработанных материалов, конструкций или регулировки предварительной нагрузки.

1. Принцип работы механизма компенсации расширения
Термическое расширение и изменение размеров:
В условиях высокой температуры, высокой скорости или большой нагрузки внутри подшипника будет выделяться большое количество тепла. Это тепло вызовет тепловое расширение различных компонентов подшипника, что приведет к изменению размеров. Такое изменение размеров может привести к увеличению зазора между внутренним и наружным кольцами подшипника, что повлияет на стабильность и производительность подшипника.
Функция механизма компенсации расширения:
Чтобы справиться с этим изменением размеров, в радиальном шарикоподшипнике с компенсацией расширения используется механизм компенсации расширения. Этот механизм обычно включает в себя следующие типы.
(1) Компенсация материала: некоторые части подшипника изготовлены из материалов со специальными коэффициентами теплового расширения. При повышении температуры коэффициент теплового расширения этих материалов больше, чем у других деталей, тем самым автоматически компенсируя изменения размеров.
(2) Структурная компенсация. Некоторые конструктивные части подшипника убираются или деформируются. При изменении размера подшипника эти детали конструкции будут соответствующим образом деформироваться, чтобы поддерживать стабильный зазор между внутренним и наружным кольцами подшипника.
(3) Компенсация предварительной нагрузки: регулируя предварительную нагрузку подшипника, она может автоматически увеличиваться при повышении температуры, чтобы компенсировать изменение размеров, вызванное тепловым расширением.
Конкретный метод реализации:
Конкретный метод реализации механизма компенсации расширения зависит от конструкции подшипника. Например, в некоторых конструкциях внутреннее или наружное кольцо подшипника может иметь двухслойную структуру, а внутренний и внешний слои соединяются упругими элементами. При повышении температуры упругий элемент между внутренним и внешним слоями деформируется, тем самым автоматически регулируя зазор между внутренним и внешним кольцами.

2. Рабочий эффект и преимущества
Благодаря использованию механизма компенсации расширения радиальный шарикоподшипник с компенсацией расширения может поддерживать стабильное рабочее состояние при изменении размера. Этот подшипник имеет следующие преимущества.
Высокая адаптируемость: он может адаптироваться к изменениям размера в суровых условиях работы, таких как высокая температура, высокая скорость и большая нагрузка, чтобы обеспечить стабильную работу подшипника.
Высокая надежность: автоматическая компенсация изменения размера снижает количество отказов и повреждений, вызванных изменением размера, и повышает надежность подшипника.
Низкие затраты на техническое обслуживание: поскольку отказы и повреждения, вызванные изменением размера, уменьшаются, затраты на техническое обслуживание и риск использования снижаются.

Радиальный шарикоподшипник с компенсацией расширения решает проблему изменения размера, которая может возникнуть в традиционных радиальных шарикоподшипниках в суровых условиях работы, таких как высокая температура, высокая скорость или большая нагрузка, благодаря уникальному механизму компенсации расширения. Этот подшипник обладает такими преимуществами, как высокая адаптируемость, высокая надежность и низкие затраты на техническое обслуживание, а также имеет широкие перспективы применения в современной промышленности.
