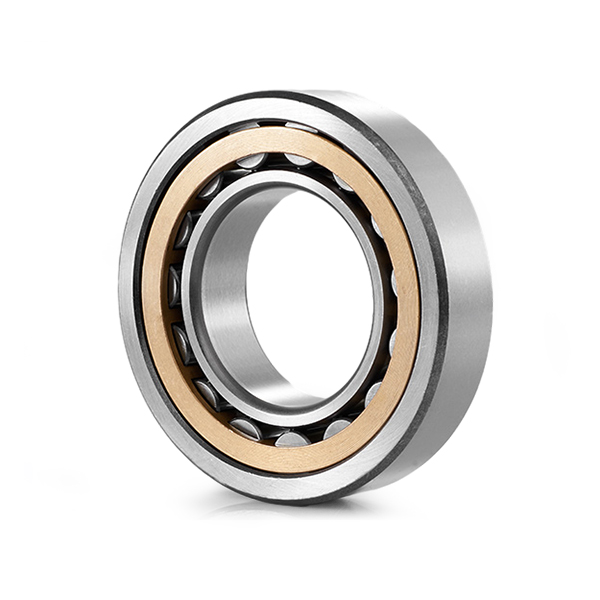

Однорядный цилиндрический роликоподшипник
Однорядный цилиндрический роликоподшипник
Однорядный цилиндрический роликоподшипник

Цилиндрические роликовые подшипники

Однорядный цилиндрический роликоподшипник

Описание:

Однорядный цилиндрический роликоподшипник — это тип подшипника качения, который состоит из цилиндрических роликов, удерживаемых сепаратором (или фиксатором) между внутренним и внешним кольцами. Эти подшипники предназначены для поддержки радиальных нагрузок, то есть в первую очередь они несут нагрузки, перпендикулярные оси вращения. Однорядные цилиндрические роликоподшипники — это универсальные компоненты, широко используемые в машиностроении, где требуется поддержка радиальных нагрузок и высокая скорость.

свяжитесь с нами Запрос
ПРЕД.:Двухрядный цилиндрический роликоподшипник
СЛЕД.:Полнокомплектный цилиндрический роликоподшипник

Детали продукта

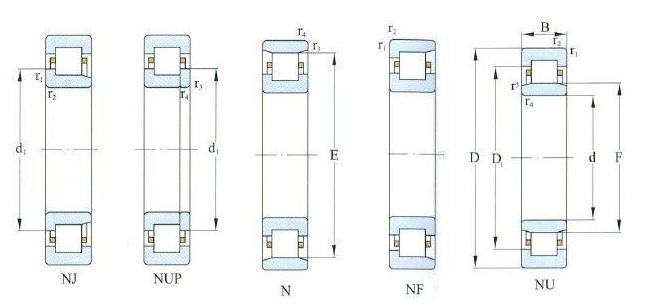

Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Размеры абатмента и галтели
(мм) 		Взвесить
т
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
17 40 12 0.6 0.3 22.1 35.1 17.2 14.1 16000 19000 NU203E NJ203E НУП203Е N203E НФ203Е 32.5 24.9 19.0 36.0 37.0 0.6 0.3 0.066
20 42 12 0.6 0.3 25.5 36.5 12.3 10.3 17000 20000 NU1004 NJ1004 НУП1004 N1004 НФ1004 33.7 28.3 – – – – – 0.077
20 47 14 1.0 0.6 26.5 41.5 25.2 22.1 13000 16000 NU204E NJ204E НУП204Е N204E NФ204E 38.5 29.7 24.0 42.0 43.0 1.0 0.6 0.108
20 47 18 1.0 0.6 26.5 41.5 29.7 27.5 13000 16000 NU2204E NJ2204E НУП2204Е N2204E NФ2204E 38.5 29.7 24.0 42.0 43.0 1.0 0.6 0.120
20 52 15 1.1 0.6 27.5 45.5 30.5 25.7 12000 15000 NU304E NJ304E НУП304Е N304E NF304E 42.3 31.2 24.0 45.5 47.0 1.0 0.6 0.149
20 52 21 1.1 0.6 27.5 45.5 42.0 39.0 11000 14000 NU2304E NJ2304E НУП2304Е N2304E NF2304E 42.3 31.2 24.0 45.5 47.0 1.0 0.6 0.180
25 47 12 0.6 0.3 30.5 41.5 13.0 11.6 15000 18000 NU1005 NJ1005 НУП1005 N1005 НФ1005 38.7 33.3 27.0 43.0 – 0.6 0.3 0.091
25 52 15 1.0 0.6 31.5 46.5 28.7 27.0 11000 14000 НУ205Е NJ205E НУП205Е N205E НФ205Е 43.5 34.7 29.0 47.0 48.0 1.0 0.6 0.130
25 52 18 1.0 0.6 31.5 46.5 34.1 34.0 11000 14000 NU2205E NJ2205E НУП2205Е N2205E NF2205E 43.5 34.7 29.0 47.0 48.0 1.0 0.6 0.140
25 62 17 1.1 1.1 34.0 54.0 41.6 35.9 9500 12000 NU305E NJ305E НУП305Е N305E НФ305Е 50.4 38.1 31.5 55.5 56.0 1.0 1.0 0.237
25 62 24 1.1 1.1 34.0 54.0 56.1 55.0 9000 11000 NU2305E NJ2305E НУП2305Е N2305E NF2305E 50.4 38.1 31.5 55.5 56.0 1.0 1.0 0.250
30 55 13 1.0 0.6 36.5 48.5 17.9 17.3 12000 15000 NU1006 NJ1006 НУП1006 N1006 НФ1006 45.7 – 34.0 50.0 – 1.0 0.6 0.120
30 62 16 1.0 0.6 37.5 55.5 37.7 36.5 9500 12000 НУ206Е NJ206E НУП206Е N206E НФ206Е 51.9 41.3 34.0 57.0 57.0 1.0 0.6 0.200
30 62 20 1.0 0.6 37.5 55.5 48.4 49.0 9500 12000 NU2206E NJ2206E НУП2206Е N2206E NF2206E 51.9 41.3 34.0 57.0 57.0 1.0 0.6 0.270
30 72 19 1.1 1.1 40.5 62.5 51.6 48.4 9000 11000 NU306E NJ306E НУП306Е N306E НФ306Е 58.5 45.0 36.5 65.5 64.0 1.0 1.0 0.360
30 72 27 1.1 1.1 40.5 62.5 73.7 75.0 8000 9500 NU2306E NJ2306E НУП2306Е N2306E NF2306E 58.5 45.0 36.5 65.5 64.0 1.0 1.0 0.530
30 90 23 1.5 1.5 45.0 73.0 60.5 53.0 7500 9000 НУ406 NJ406 НУП406 N406 НФ406 66.6 50.5 38.0 82.0 – 1.5 1.5 0.750
35 62 14 1.0 0.6 42.0 55.0 35.8 38.0 10000 13000 NU1007 NJ1007 НУП1007 N1007 НФ1007 51.9 – 38.0 57.0 – 1.0 0.6 0.180
35 72 17 1.1 0.6 44.0 64.0 48.7 48.2 8500 10000 NU207E NJ207E НУП207Е N207E NF207E 60.7 48.3 39.0 65.5 66.0 1.0 0.6 0.296
35 72 23 1.1 0.6 44.0 64.0 59.4 63.0 8500 10000 NU2207E NJ2207E НУП2207Е N2207E NF2207E 60.7 48.3 39.0 65.5 66.0 1.0 0.6 0.400
35 80 21 1.5 1.1 46.2 70.2 65.0 53.3 8000 9500 NU307E NJ307E НУП307Е N307E NF307E 66.3 51.5 41.5 72.0 72.0 1.5 1.0 0.472
35 80 31 1.5 1.1 46.2 70.2 91.3 98.0 7000 8500 NU2307E NJ2307E НУП2307Е N2307E NF2307E 66.3 51.5 41.5 72.0 72.0 1.5 1.0 0.720
35 100 25 1.5 1.5 53.0 83.0 76.5 69.5 6700 8000 НУ407 NJ407 НУП407 N407 НФ407 76.1 59.0 43.0 92.0 – 1.5 1.5 1.000
40 68 15 1.0 0.6 47.0 61.0 25.1 26.0 9500 12000 NU1008 NJ1008 НУП1008 N1008 НФ1008 57.6 – 44.0 63.0 – 1.0 0.6 0.220
Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Размеры абатмента и галтели
(мм) 		Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
40 80 18 1.1 1.1 49.5 71.5 53.9 53.2 7500 9000 NU208E NJ208E НУП208Е N208E НФ208Е 67.1 54.2 46.5 73.5 73.0 1.0 1.0 0.368
40 80 23 1.1 1.1 49.5 71.5 70.4 75.0 7500 9000 NU2208E NJ2208E НУП2208Е N2208E NF2208E 67.1 54.2 46.5 73.5 73.0 1.0 1.0 0.490
40 90 23 1.5 1.5 52.0 80.0 80.4 78.0 6700 8000 NU308E NJ308E НУП308Е N308E NF308E 75.4 57.7 48.0 82.0 82.0 1.5 1.5 0.636
40 90 33 1.5 1.5 52.0 80.0 112.0 120.0 6700 8000 NU2308E NJ2308E НУП2308Е N2308E NF2308E 75.4 57.7 48.0 82.0 82.0 1.5 1.5 0.950
40 110 27 1.5 1.5 58.0 92.0 96.8 90.0 6000 7000 НУ408 NJ408 НУП408 N408 НФ408 84.2 64.8 49.0 101.0 – 2.0 2.0 1.300
45 75 16 1.0 0.6 52.5 67.5 44.6 52.0 9000 11000 NU1009 NJ1009 НУП1009 N1009 НФ1009 65.3 – 49.0 101.0 – 1.0 0.6 0.260
45 85 19 1.1 1.1 54.5 76.5 61.3 64.1 6700 8000 NU209E NJ209E НУП209Е N209E НФ209Е 72.1 59.2 51.5 78.5 78.0 1.0 1.0 0.424
45 85 23 1.1 1.1 54.5 76.5 76.2 81.5 6700 8000 NU2209E NJ2209E НУП2209Е N2209E NF2209E 72.1 59.2 51.5 78.5 78.0 1.0 1.0 0.520
45 100 25 1.5 1.5 58.5 88.5 97.6 98.3 6300 7500 NU309E NJ309E НУП309Е N309E NF309E 83.6 64.7 53.0 92.0 91.0 1.5 1.5 0.873
45 100 36 1.5 1.5 58.5 88.5 138.0 153.0 6300 7500 NU2309E NJ2309E НУП2309Е N2309E NF2309E 83.6 64.7 53.0 92.0 91.0 1.5 1.5 1.300
45 120 29 2.0 2.0 64.5 100.5 106.0 102.0 5600 6700 NU409 NJ409 НУП409 N409 НФ409 92.2 71.8 54.0 111.0 – 2.0 2.0 1.650
50 80 16 1.0 0.6 57.5 72.5 30.1 33.1 8500 10000 NU1010 NJ1010 НУП1010 N1010 НФ1010 68.9 61.3 54.0 75.0 – 1.0 0.6 0.300
50 90 20 1.1 1.1 59.5 81.5 64.1 69.3 6300 7500 NU210E NJ210E НУП210Е N210E НФ210Е 77.1 64.2 56.5 83.5 84.0 1.0 1.0 0.482
50 90 23 1.1 1.1 59.5 81.5 79.2 88.0 6300 7500 NU2210E NJ2210E НУП2210Е N2210E NF2210E 77.1 64.2 56.5 83.5 84.0 1.0 1.0 0.575
50 110 27 2.0 2.0 65.0 97.0 110.0 113.0 5000 6000 NU310E NJ310E НУП310Е N310E НФ310Е 91.7 71.2 59.0 101.0 99.0 2.0 2.0 1.120
50 110 40 2.0 2.0 65.0 97.0 161.0 186.0 5000 6000 NU2310E NJ2310E НУП2310Е N2310E NF2310E 91.7 71.2 59.0 101.0 99.0 2.0 2.0 1.700
50 130 31 2.1 2.1 70.8 110.8 130.0 127.0 5000 6000 НУ410 NJ410 НУП410 N410 НФ410 102.0 78.8 61.0 119.0 – 2.0 2.0 2.000
55 90 18 1.1 1.0 64.5 80.5 36.9 42.6 7000 8500 NU1011 NJ1011 НУП1011 N1011 НФ1011 76.6 68.4 60.0 83.5 – 1.0 1.0 0.422
55 100 21 1.5 1.1 66.0 90.0 84.2 96.7 6000 7000 НУ211Е NJ211E НУП211Е N211E НФ211Е 85.2 70.9 61.5 92.0 92.0 1.5 1.5 0.649
55 100 25 1.5 1.1 66.0 90.0 99.0 118.0 6000 7000 NU2211E NJ2211E НУП2211Е N2211E NF2211E 85.2 70.9 61.5 92.0 92.0 1.5 1.5 0.790
55 120 29 2.0 2.0 70.5 106.5 134.0 141.0 4800 5600 NU311E NJ311E НУП311Е N311E НФ311Е 100.6 77.4 64.0 111.0 109.0 2.0 2.0 1.440
55 120 43 2.0 2.0 70.5 106.5 201.0 232.0 4800 5600 NU2311E NJ2311E НУП2311Е N2311E NF2311E 100.6 77.4 64.0 111.0 109.0 2.0 2.0 2.200
55 140 33 2.1 2.1 77.2 117.2 142.0 140.0 4800 5600 НУ411 NJ411 НУП411 N411 НФ411 108.0 85.2 66.0 129.0 – 2.0 2.0 2.500
60 95 18 1.1 1.0 69.5 85.5 37.4 44.0 6700 8000 NU1012 NJ1012 НУП1012 N1012 НФ1012 81.6 – 65.0 88.5 – 1.0 1.0 0.480
Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Размеры абатмента и галтели
(мм) 		Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
60 110 22 1.5 1.5 72.0 100.0 93.9 102.0 5300 6300 НУ212Е NJ212E НУП212Е N212E НФ212Е 94.4 77.7 68.0 102.0 102.0 1.5 1.5 0.807
60 110 28 1.5 1.5 72.0 100.0 128.0 153.0 5300 6300 NU2212E NJ2212E НУП2212Е N2212E NF2212E 94.4 77.7 68.0 102.0 102.0 1.5 1.5 1.100
60 130 31 2.1 2.1 77.0 115.0 150.0 159.0 4300 5000 NU312E NJ312E НУП312Е N312E NF312E 110.0 84.3 71.0 119.0 118.0 2.0 2.0 1.810
60 130 46 2.1 2.1 77.0 115.0 224.0 265.0 4300 5000 NU2312E NJ2312E НУП2312Е N2312E NF2312E 110.0 84.3 71.0 119.0 118.0 2.0 2.0 2.750
60 150 35 2.1 2.1 83.0 127.0 168.0 173.0 4300 5000 НУ412 NJ412 НУП412 N412 НФ412 117.0 91.8 71.0 139.0 – 2.0 2.0 3.000
65 100 18 1.1 1.0 74.5 90.5 38.0 46.5 6300 7500 NU1013 NJ1013 НУП1013 N1013 NF1013 86.6 – 70.0 93.5 – 1.0 1.0 0.510
65 120 23 1.5 1.5 78.5 108.5 107.0 119.0 4800 5600 НУ213Е NJ213E НУП213Е N213E НФ213Е 102.5 84.5 73.0 112.0 111.0 1.5 1.5 1.020
65 120 31 1.5 1.5 78.5 108.5 147.0 180.0 4800 5600 NU2213E NJ2213E НУП2213Е N2213E NF2213E 102.5 84.5 73.0 112.0 111.0 1.5 1.5 1.400
65 140 33 2.1 2.1 82.5 124.5 183.0 190.0 4000 4800 NU313E NJ313E НУП313Е N313E NF313E 118.0 90.6 76.0 129.0 127.0 2.0 2.0 2.210
65 140 48 2.1 2.1 82.5 124.5 251.0 290.0 4000 4800 NU2313E NJ2313E НУП2313Е N2313E NF2313E 118.0 90.6 76.0 129.0 127.0 2.0 2.0 3.300
65 160 37 2.1 2.1 89.3 135.5 183.0 190.0 4000 4800 НУ413 NJ413 НУП413 N413 НФ413 125.0 98.5 76.0 149.0 – 2.0 2.0 3.600
70 110 20 1.1 1.0 80.0 100.0 56.1 67.2 6000 7000 NU1014 NJ1014 НУП1014 N1014 NF1014 95.4 – 75.0 103.5 – 1.0 1.0 0.700
70 125 24 1.5 1.5 83.5 113.5 119.0 137.0 4500 5300 НУ214Е NJ214E НУП214Е N214E NF214E 107.5 89.5 78.0 117.0 116.0 1.5 1.5 1.130
70 125 31 1.5 1.5 83.5 113.5 154.0 193.0 4500 5300 NU2214E NJ2214E НУП2214Е N2214E NF2214E 107.5 89.5 78.0 117.0 116.0 1.5 1.5 1.500
70 150 35 2.1 2.1 89.0 133.0 204.0 220.0 3600 4300 NU314E NJ314E НУП314Е N314E NF314E 126.2 97.5 81.0 139.0 136.0 2.0 2.0 2.680
70 150 51 2.1 2.1 89.0 133.0 275.0 325.0 3600 4300 NU2314E NJ2314E НУП2314Е N2314E NF2314E 126.2 97.5 81.0 139.0 136.0 2.0 2.0 4.000
70 180 42 3.0 3.0 100.0 152.0 229.0 240.0 3600 4300 НУ414 NJ414 НУП414 N414 НФ414 140.0 110.0 83.0 167.0 – 2.5 2.5 5.250
75 115 20 1.1 1.0 85.0 105.0 58.3 71.0 5600 6700 NU1015 NJ1015 НУП1015 N1015 НФ1015 101.0 – 80.0 108.5 – 1.0 1.0 0.750
75 130 25 1.5 1.5 88.5 118.5 130.0 156.0 4500 5300 НУ215Е NJ215E НУП215Е N215E НФ215Е 112.5 94.5 83.0 122.0 121.0 1.5 1.5 1.260
75 130 31 1.5 1.5 88.5 118.5 161.0 208.0 4500 5300 NU2215E NJ2215E НУП2215Е N2215E NF2215E 112.5 94.5 83.0 122.0 121.0 1.5 1.5 1.600
75 160 37 2.1 2.1 95.0 143.0 242.0 261.0 3400 4000 NU315E NJ315E НУП315Е N315E НФ315Е 135.6 104.0 86.0 149.0 146.0 2.0 2.0 3.250
75 160 55 2.1 2.1 95.0 143.0 330.0 400.0 3400 4000 NU2315E NJ2315E НУП2315Е N2315E NF2315E 135.6 104.0 86.0 149.0 146.0 2.0 2.0 4.900
75 190 45 3.0 3.0 104.5 160.5 264.0 280.0 3400 4000 НУ415 NJ415 НУП415 N415 НФ415 148.0 116.0 88.0 177.0 – 2.5 2.5 6.250
80 125 22 1.1 1.0 91.5 113.5 66.0 81.5 5300 6300 NU1016 NJ1016 НУП1016 N1016 НФ1016 109.0 – 85.0 118.5 – 1.0 1.0 0.990
Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Размеры абатмента и галтели
(мм) 		Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
80 140 26 2.0 2.0 95.3 127.3 139.0 167.0 4000 4800 НУ216Е NJ216E НУП216Е N216E НФ216Е 121.7 101.1 89.0 131.0 130.0 2.0 2.0 1.520
80 140 33 2.0 2.0 95.3 127.3 187.0 245.0 4000 4800 NU2216E NJ2216E НУП2216Е N2216E NF2216E 121.7 101.1 89.0 131.0 130.0 2.0 2.0 2.000
80 170 39 2.1 2.1 101.0 151.0 260.0 284.0 3200 3800 NU316E NJ316E НУП316Е N316E НФ316Е 143.3 110.1 91.0 159.0 154.0 2.0 2.0 3.880
80 170 58 2.1 2.1 101.0 151.0 358.0 440.0 3200 3800 NU2316E NJ2316E НУП2316Е N2316E NF2316E 143.3 110.1 91.0 159.0 154.0 2.0 2.0 5.850
80 200 48 3.0 3.0 110.0 170.0 303.0 320.0 3200 3800 НУ416 NJ416 НУП416 N416 НФ416 157.0 122.0 93.0 187.0 – 2.5 2.5 7.300

Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
85 130 22 1.1 1.0 96.5 118.5 68.2 86.5 5000 6000 NU1017 NJ1017 НУП1017 N1017 НФ1017 114.0 – 90.0 123.5 – 1.0 1.0 1.050
85 150 28 2.0 2.0 100.5 136.5 166.0 196.0 3800 4500 NU217E NJ217E НУП217Е N217E NF217E 130.2 107.1 94.0 141.0 139.0 2.0 2.0 1.890
85 150 36 2.0 2.0 100.5 136.5 216.0 280.0 3800 4500 NU2217E NJ2217E НУП2217Е N2217E NF2217E 130.2 107.1 94.0 141.0 139.0 2.0 2.0 2.450
85 180 41 3.0 3.0 108.0 160.0 293.0 333.0 3000 3600 NU317E NJ317E НУП317Е N317E NF317E 153.0 117.4 98.0 167.0 163.0 2.5 2.5 4.610
85 180 60 3.0 3.0 108.0 160.0 396.0 490.0 3000 3600 NU2317E NJ2317E НУП2317Е N2317E NF2317E 153.0 117.4 98.0 167.0 163.0 2.5 2.5 6.850
85 210 52 4.0 4.0 113.0 177.0 319.0 335.0 3000 3600 НУ417 NJ417 НУП417 N417 НФ417 163.0 126.0 101.0 194.0 – 3.0 3.0 8.700
90 140 24 1.5 1.5 103.0 127.0 80.9 104.0 4800 5600 NU1018 NJ1018 НУП1018 N1018 НФ1018 122.0 117.4 96.5 132.0 – 1.5 1.0 1.350
90 160 30 2.0 2.0 107.0 145.0 183.0 220.0 3600 4300 NU218E NJ218E НУП218Е N218E НФ218Е 138.4 113.9 99.0 151.0 148.0 2.0 2.0 2.320
90 160 40 2.0 2.0 107.0 145.0 242.0 315.0 3600 4300 NU2218E NJ2218E НУП2218Е N2218E NF2218E 138.4 113.9 99.0 151.0 148.0 2.0 2.0 3.150
90 190 43 3.0 3.0 113.5 169.5 313.0 349.0 2800 3400 NU318E NJ318E НУП318Е N318E НФ318Е 160.8 123.7 103.0 177.0 173.0 2.5 2.5 5.270
90 190 64 3.0 3.0 113.5 169.5 440.0 540.0 2800 3400 NU2318E NJ2318E НУП2318Е N2318E NF2318E 160.8 123.7 103.0 177.0 173.0 2.5 2.5 8.000
90 225 54 4.0 4.0 123.5 191.5 380.0 415.0 2800 3400 НУ418 NJ418 НУП418 N418 НФ418 176.0 137.0 106.0 209.0 – 3.0 3.0 10.500
95 145 24 1.5 1.1 108.0 132.0 84.2 110.0 4500 5300 NU1019 NJ1019 НУП1019 N1019 НФ1019 127.0 – 101.5 137.0 – 1.5 1.0 1.400
95 170 32 2.1 2.1 112.5 154.5 220.0 265.0 3400 4000 NU219E NJ219E НУП219Е N219E НФ219Е `147,2 120.2 106.0 159.0 157.0 2.0 2.0 2.850
95 170 43 2.1 2.1 112.5 154.5 286.0 375.0 3400 4000 NU2219 NJ2219 НУП2219 N2219 НФ2219 147.2 120.2 106.0 159.0 157.0 2.0 2.0 3.850
95 200 45 3.0 3.0 121.5 177.5 331.0 381.0 2600 3200 NU319E NJ319E НУП319Е N319E NF319E 169.0 132.0 108.0 187.0 181.0 2.5 2.5 6.260
95 200 67 3.0 3.0 121.5 177.5 468.0 585.0 2600 3200 NU2319E NJ2319E НУП2319Е N2319E NF2319E 169.0 132.0 108.0 187.0 181.0 2.5 2.5 9.300
95 240 55 4.0 4.0 133.5 201.5 413.0 455.0 2600 3200 НУ419 NJ419 НУП419 N419 НФ419 186.0 147.0 111.0 224.0 – 3.0 3.0 13.500
100 150 24 1.5 1.1 113.0 137.0 85.8 114.0 4300 5000 NU1020 NJ1020 НУП1020 N1020 НФ1020 132.0 – 106.5 142.0 – 1.5 1.0 1.450
100 180 34 2.1 2.1 119.0 163.0 247.0 303.0 3200 3800 NU220E NJ220E НУП220Е N220E НФ220Е 155.3 127.0 111.0 169.0 166.0 2.0 2.0 3.450
100 180 46 2.1 2.1 119.0 163.0 336.0 450.0 3200 3800 NU2220E NJ2220E НУП2220Е N2220E NF2220E 157.0 127.0 111.0 169.0 166.0 2.0 2.0 4.750
100 215 47 3.0 3.0 127.5 191.5 391.0 440.0 2400 3000 NU320E NJ320E НУП320Е N320E НФ320Е 182.3 139.1 113.0 202.0 195.0 2.5 2.5 8.570
100 215 73 3.0 3.0 127.5 191.5 583.0 735.0 2400 3000 NU2320E NJ2320E НУП2320Е N2320E NF2320E 182.3 139.1 113.0 202.0 195.0 2.5 2.5 11.900
100 250 58 4.0 4.0 139.0 211.0 429.0 475.0 2400 3000 НУ420 NJ420 НУП420 N420 НФ420 195.0 153.0 116.0 234.0 – 3.0 3.0 14.000
Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
105 160 26 2.0 1.1 119.5 145.0 101.0 137.0 4000 4800 NU1021 NJ1021 НУП1021 N1021 NF1021 140.0 – 111.5 151.0 – 2.0 1.0 1.850
105 190 36 2.1 2.1 125.0 173.0 264.0 315.0 3000 3600 НУ221Е NJ221E НУП221Е N221E NF221E 164.0 134.0 116.0 179.0 176.0 2.0 2.0 4.000
105 225 49 3.0 3.0 133.0 201.0 440.0 500.0 2200 2800 NU321E NJ321E НУП321Е N321E NF321E 190.0 145.0 118.0 212.0 203.0 2.5 2.5 8.800
105 260 60 4.0 4.0 144.5 – 501.0 570.0 2200 2800 НУ421 NJ421 НУП421 N421 НФ421 203.0 159.0 121.0 244.0 – 3.0 3.0 19.00
110 170 28 2.0 1.1 125.0 155.0 128.0 166.0 3800 4800 NU1022 NJ1022 НУП1022 N1022 NF1022 149.0 – 116.5 161.0 – 2.0 1.0 2.300
110 200 38 2.1 2.1 132.5 180.5 291.0 362.0 2800 3400 НУ222Е NJ222E НУП222Е N222E NF222E 172.1 141.3 121.0 189.0 183.0 2.0 2.0 4.770
110 200 53 2.1 2.1 132.5 180.5 380.0 520.0 2800 3400 НУ2222 NJ2222 НУП2222 N2222 НФ2222 172.1 141.3 121.0 189.0 – 2.0 2.0 6.700
110 240 50 3.0 3.0 143.0 211.0 468.0 540.0 2000 2600 NU322E NJ322E НУП322Е N322E NF322E 199.9 155.9 123.0 227.0 215.0 2.5 2.5 10.500
110 240 80 3.0 3.0 143.0 211.0 682.0 900.0 2000 2600 НУ2322 NJ2322 НУП2322 N2322 NF2322 199.9 155.9 123.0 227.0 – 2.5 2.5 17.000
110 280 65 4.0 4.0 155.0 – 523.0 585.0 2000 2600 НУ422 NJ422 НУП422 N422 НФ422 217.0 171.0 126.0 264.0 – 3.0 3.0 20.000
120 180 28 2.0 1.1 135.0 165.0 134.0 183.0 3400 4000 NU1024 NJ1024 НУП1024 N1024 NF1024 159.0 – 126.5 171.0 – 2.0 1.0 2.450
120 215 40 2.1 2.1 143.5 195.5 341.0 430.0 2400 3000 NU224E NJ224E НУП224Е N224E NF224E 186.4 153.0 131.0 204.0 199.0 2.0 2.0 5.750
120 215 58 2.1 2.1 143.5 195.5 457.0 630.0 2400 3000 НУ2224 NJ2224 НУП2224 N2224 НФ2224 186.4 153.0 131.0 204.0 – 2.0 2.0 8.300
120 260 55 3.0 3.0 154.0 230.0 539.0 620.0 1900 2400 NU324E NJ324E НУП324Е N324E NF324E 219.0 168.0 133.0 247.0 234.0 2.5 2.5 13.500
120 260 86 3.0 3.0 154.0 230.0 792.0 1040.0 1900 2400 NU2324 NJ2324 НУП2324 N2324 NF2324 219.0 168.0 133.0 247.0 – 2.5 2.5 24.000
120 310 72 5.0 5.0 170.0 260.0 644.0 735.0 1900 2400 НУ424 NJ424 НУП424 N424 НФ424 240.0 188.0 140.0 290.0 – 4.0 4.0 28.000
130 200 33 2.0 1.1 148.0 182.0 165.0 224.0 3200 3800 NU1026 NJ1026 НУП1026 N1026 НФ1026 175.0 – 136.5 191.0 – 2.0 1.0 3.750
130 230 40 3.0 3.0 153.5 209.5 358.0 455.0 2200 2800 НУ226Е NJ226E НУП226Е N226E НФ226Е 202.0 164.0 143.0 217.0 213.0 2.5 2.5 6.450
130 230 64 3.0 3.0 153.5 209.5 528.0 735.0 2200 2800 НУ2226 NJ2226 НУП2226 N2226 НФ2226 202.0 164.0 143.0 217.0 – 2.5 2.5 10.500
130 280 58 4.0 4.0 167.0 247.0 627.0 750.0 1800 2200 NU326E NJ326E НУП326Е N326E НФ326Е 236.0 181.0 146.0 264.0 251.0 3.0 3.0 18.500
130 280 93 4.0 4.0 167.0 247.0 935.0 1250.0 1800 2200 NU2326 NJ2326 НУП2326 N2326 НФ2326 236.0 181.0 146.0 264.0 251.0 3.0 3.0 30.000
140 210 33 2.0 1.1 158.0 192.0 172.0 245.0 3000 3600 NU1028 NJ1028 НУП1028 N1028 НФ1028 185.0 – 146.5 201.0 225.0 2.0 1.0 4.000
140 250 42 3.0 3.0 169.0 221.0 391.0 510.0 2000 2600 NU228E NJ228E НУП228Е N228E НФ228Е 217.0 179.0 153.0 237.0 – 2.5 2.5 8.300
140 250 68 3.0 3.0 169.0 221.0 572.0 830.0 2000 2600 НУ2228 NJ2228 НУП2228 N2228 НФ2228 217.0 179.0 153.0 237.0 225.0 2.5 2.5 13.500
Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
140 300 62 4.0 4.0 180.0 260.0 682.0 830.0 1800 2200 NU328E NJ328E НУП328Е N328E NF328E 252.0 195.0 156.0 284.0 264.0 3.0 3.0 22.200
140 300 102 4.0 4.0 180.0 260.0 1050.0 1430.0 1800 2200 NU2328 NJ2328 НУП2328 N2328 НФ2328 252.0 195.0 156.0 284.0 264.0 3.0 3.0 37.000
150 225 35 2.1 1.5 169.5 205.5 194.0 275.0 2600 3200 NU1030 NJ1030 НУП1030 N1030 НФ1030 198.0 – 158.0 214.0 – 2.0 1.5 4.850
150 270 45 3.0 3.0 182.0 238.0 446.0 600.0 1900 2400 NU230E NJ230E НУП230Е N230E НФ230Е 234.0 193.0 163.0 257.0 242.0 2.5 2.5 10.500
150 270 73 3.0 3.0 182.0 238.0 627.0 930.0 1900 2400 НУ2230 NJ2230 НУП2230 N2230 НФ2230 234.0 194.0 163.0 257.0 242.0 2.5 2.5 19.000
150 320 65 4.0 4.0 193.0 283.0 781.0 965.0 1700 2000 NU330E NJ330E НУП330Е N330E НФ330Е 270.0 209.0 166.0 304.0 287.0 3.0 3.0 27.500
150 320 108 4.0 4.0 193.0 283.0 1190.0 1630.0 1700 2000 НУ2330 NJ2330 НУП2330 N2330 НФ2330 270.0 209.0 166.0 304.0 287.0 3.0 3.0 45.00
160 240 38 2.1 1.5 180.0 220.0 229.0 325.0 2400 3000 NU1032 NJ1032 НУП1032 N1032 НФ1032 211.0 – 168.0 229.0 – 2.0 1.5 5.950
160 290 48 3.0 3.0 195.0 259.0 501.0 680.0 1800 2200 НУ232Е NJ232E НУП232Е N232E NF232E 250.0 206.0 173.0 277.0 263.0 2.5 2.5 15.000
160 290 80 3.0 3.0 193.0 261.0 809.0 1200.0 1800 2200 НУ2232 NJ2232 НУП2232 N2232 НФ2232 252.0 205.0 173.0 277.0 263.0 2.5 2.5 24.000
160 340 68 4.0 4.0 204.0 300.0 880.0 1080.0 1500 1800 NU332E NJ332E НУП332Е N332E NF332E 286.0 221.0 176.0 324.0 – 3.0 3.0 32.500
160 340 114 4.0 4.0 204.0 300.0 1320.0 1860.0 1500 1800 НУ2332 NJ2332 НУП2332 N2332 НФ2332 286.0 221.0 176.0 324.0 – 3.0 3.0 53.000
170 260 42 2.1 2.1 193.0 237.0 275.0 400.0 2200 2800 NU1034 NJ1034 НУП1034 N1034 NF1034 227.0 201.0 181.0 249.0 – 2.0 2.0 7.900
170 310 52 4.0 4.0 207.0 279.0 616.0 815.0 1800 2200 НУ234Е NJ234E НУП234Е N234E NF234E 269.0 220.0 186.0 294.0 – 3.0 3.0 19.000
170 310 86 4.0 4.0 205.0 281.0 968.0 1430.0 1800 2200 НУ2234 NJ2234 НУП2234 N2234 НФ2234 270.0 219.0 186.0 294.0 – 3.0 3.0 30.000
170 360 72 4.0 4.0 220.0 310.0 809.0 1040.0 1600 1900 НУ334 NJ334 НУП334 N334 НФ334 290.0 238.0 186.0 344.0 323.0 3.0 3.0 38.500
170 360 120 4.0 4.0 220.0 318.0 1230.0 1800.0 1400 1700 NU2334 NJ2334 НУП2334 N2334 НФ2334 290.0 238.0 186.0 344.0 – 3.0 3.0 63.000
180 280 46 2.1 2.1 205.0 255.0 336.0 475.0 2000 2600 NU1036 NJ1036 НУП1036 N1036 НФ1036 244.0 215.0 191.0 269.0 – 2.0 2.0 10.500
180 320 52 4.0 4.0 217.0 289.0 627.0 850.0 1700 2000 НУ236 NJ236 НУП236 N236 НФ236 279.0 230.0 196.0 304.0 – 3.0 3.0 19.500
180 320 86 4.0 4.0 215.0 291.0 1010.0 1500.0 1700 2000 НУ2236 NJ2236 НУП2236 N2236 НФ2236 280.0 229.0 196.0 304.0 – 3.0 3.0 31.500
180 380 75 4.0 4.0 232.0 328.0 913.0 1180.0 1500 1800 НУ336 NJ336 НУП336 N336 НФ336 306.0 252.0 196.0 364.0 – 3.0 3.0 42.500
180 380 126 4.0 4.0 232.0 328.0 1400.0 2040.0 1300 1600 NU2336 NJ2336 НУП2336 N2336 НФ2336 306.0 252.0 196.0 364.0 – 3.0 3.0 73.000
190 290 46 2.1 2.1 215.0 265.0 347.0 500.0 2000 2600 NU1038 NJ1038 НУП1038 N1038 НФ1038 254.0 225.0 201.0 279.0 – 2.0 2.0 10.000
190 340 55 4.0 4.0 230.0 306.0 693.0 965.0 1600 1900 НУ238 NJ238 НУП238 N238 НФ238 295.0 244.0 206.0 324.0 – 3.0 3.0 23.500
Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
190 340 92 4.0 4.0 228.0 308.0 1100.0 1660.0 1600 1900 НУ2238 NJ2238 НУП2238 N2238 НФ2238 297.0 242.0 206.0 324.0 – 3.0 3.0 39.000
190 400 78 5.0 5.0 245.0 345.0 1140.0 1500.0 1200 1500 НУ338 NJ338 НУП338 N338 НФ338 338.0 264.0 210.0 380.0 – 4.0 4.0 50.000
190 400 132 5.0 5.0 245.0 345.0 1830.0 2550.0 1200 1500 НУ2338 NJ2338 НУП2338 N2338 НФ2338 341.0 – 210.0 380.0 – 4.0 4.0 82.500
200 310 51 2.1 2.1 229.0 281.0 380.0 570.0 1900 2400 NU1040 NJ1040 НУП1040 N1040 НФ1040 269.0 239.0 211.0 299.0 – 2.0 2.0 14.000

Граничные размеры (мм) Номинальная нагрузка (кН) Предельная скорость (об/мин) Номера подшипников Другие размеры (мм) Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кр Смазка Масло Тип НУ Тип Нью-Джерси Тип НУP Тип Н Тип НF Д1 д1 дa
мин 		Дa
Макс 		Дb
мин 		ра
Макс 		РБ
Макс
200 360 58 4.0 4.0 243.0 323.0 765.0 1060.0 1500 1800 НУ240 Нью-Джей240 НУП240 N240 НФ240 312.0 258.0 216.0 344.0 - 3.0 3.0 28.500
200 360 98 4.0 4.0 241.0 325.0 1230.0 1900.0 1500 1800 НУ2240 NJ2240 НУП2240 N2240 НФ2240 313.0 256.0 216.0 344.0 - 3.0 3.0 46.000

Граничные размеры (мм) Предельная скорость (об/мин) Номера подшипников Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Старый номер Новый номер дa
мин 		дa
Макс 		дb
мин 		Дa
Макс 		Дa
мин 		ра
Макс 		РБ
Макс
220 460 145 5 5 – 407 2090 3360 1000 1300 – N2344EM 240 403 – 440 411 4 4 114
220 460 145 5 5 284 – 1970 3270 1000 1300 32644E НУ2344ЕМ 240 276 288 440 – 4 4 114
220 460 145 5 5 284 – 1970 3270 1000 1300 32644У НУ2344М/С9 240 276 288 440 – 4 4 114
240 360 56 3 3 270 – 495 855 1700 2000 32148Q NU1048Q1 253 266 274 347 – 2.5 2.5 21.2
240 440 72 4 4 295 – 950 1540 1300 1600 32248 НУ248М 256 288 299 424 – 3 3 46.9
240 440 72 4 4 295 – 950 1540 1300 1600 42248 NJ248M 256 288 317 424 – 3 3 49.6
240 500 95 5 5 – 430 1390 2120 1000 1300 2348 Н348М 260 426 – 480 434 4 4 96.3
240 500 95 5 5 310 – 1390 2120 1000 1300 32348 НУ348М 260 302 314 480 – 4 4 96.3
240 440 146 4 4 290 – 2040 3820 1100 1400 – НУ5248/П5 256 287 293 424 – 3 3 104
240 320 38 2.5 1.8 260 – 280 540 1900 2400 1032948 – 249 257 263 308 – 2 1.5 8.50
250 308 50 6 2.3 – 347 595 1050 1800 2300 – N650EM/HAC9 268 343 – 368 351 5 2 21.4
260 400 65 4 4 – – 625 1090 1500 1800 32152 НУ1052М 276 291 300 384 – 3 3 30.2
260 400 65 4 4 296 – 625 1090 1500 1800 92152 НУП1052М 276 – 313 384 – 3 3 37.2
260 400 82 4 4 294 – 985 1880 1300 1700 2032152 НУ2052КМ 276 291 300 384 – 3 3 40.1
260 480 80 5 5 320 – 1110 1800 1100 1400 32252 НУ252М 280 313 324 460 – 4 4 67.1
280 340 30 2 2 – 327 280 690 1800 2200 – Н1856С3М/ХГ2 289 – 324 330 330 2 2 5.76
280 420 65 4 4 316 – 640 1140 1400 1700 42156 NJ1056M 296 311 332 404 – 3 3 32.2
280 380 46 2.1 2.1 306 – 430 865 1700 1900 1032956 – 291 303 309 369 – 2 2 15.5
300 460 74 4 4 340 – 850 1510 1200 1500 42160 НДЖ1060М 316 335 358 444 – 3 3 45.1
300 460 74 4 4 340 – 850 1510 1200 1500 32160 НУ1060М 316 335 344 444 – 3 3 44.1
300 460 74 4 4 340 – 850 1510 1200 1500 – НУ1060М/HA 316 335 344 444 – 3 3 44.1
300 460 57 4 4 344 – 730 1340 1400 1700 – НДЖ1060Х2М 316 335 358 444 – 3 3 36.5
300 540 85 5 5 364 – 1370 2270 1000 1300 32260 НУ260М 320 358 368 520 – 4 4 86.9
300 620 109 7.5 7.5 385 – 2100 3300 900 1100 32360 НУ360М 330 379 390 590 – 7 7 166
Граничные размеры (мм) Предельная скорость (об/мин) Номера подшипников Монтажные размеры (мм) Взвеситьt
(ссылка)
(кг)
д Д Б р1,2
мин 		р3,4
мин 		Фу Фу Кр Кор Смазка Масло Старый номер Новый номер дa
мин 		дa
Макс 		дb
мин 		Дa
Макс 		Дa
мин 		ра
Макс 		РБ
Макс
320 480 74 4 4 360 – 870 1580 1100 1400 42164 NJ1064M 336 355 380 464 – 3 3 47.8
320 480 74 4 4 360 – 870 1580 1100 1400 32164 НУ1064М 336 355 364 464 – 3 3 48.2
320 480 74 4 4 360 – 870 1580 1100 1400 – НУ1064КМ/С9 336 355 364 464 – 3 3 46.3
320 480 74 4 4 360 – 870 1580 1100 1400 92164 НУП1064М 336 – 380 464 – 3 3 49.1
320 440 56 3 3 350 – 580 1130 1100 1400 1032964H – 335 346 354 425 – 2.5 2.5 24.7
340 520 82 5 5 385 – 1050 1910 1000 1300 32168 НУ1068М 360 380 389 500 – 4 4 65.0
360 750 224 7.5 7.5 455 – 4900 8650 700 850 32672 – 390 445 460 720 – 7 7 480
360 600 192 5 5 420 – 3200 6500 900 1000 – NU3172 373 417 – 587 423 4 4 219
400 600 90 5 5 450 – 1310 2470 900 1100 – NJ1080 420 446 472 580 – 4 4 90.6
440 720 226 6 6 508 – 4750 9800 600 750 3032788 NU3188 460 498 518 700 – 5 5 374
460 760 240 7.5 7.5 531 – 4950 10400 400 480 3032792 NU3192 490 526 536 730 – 6 6 467
460 620 95 4 4 502 – 1520 1600 800 950 – НУП2992 480 – 524 600 – 3 3 85.0
500 670 100 5 5 543 – 1760 4300 750 900 20329/500 – 522 537 549 648 – 3 3 101
530 650 72 3 3 622 – 1060 2890 900 1100 – НФ28/530 544 – – 645 625 2.5 2.5 52.2
530 710 106 5 5 580 – 1810 4550 400 500 – НУП29/530 555 – 605 585 – 4 4 125
560 750 112 5 5 703 – 2260 5600 650 780 – Н29/560 586 – 693 724 713 4 4 138
600 830 150 5 5 655 – 3100 7450 600 700 327/600 – 619 647 703 806 – 4 4 237
950 1250 175 7.5 7.5 1024 – 5150 13400 140 170 – НУП29/950 990 – 1069 1210 – 6 6 616
1200 1520 185 7.5 7.5 1289 – 5650 17000 110 140 – НУ6/1200/С91 1240 1274 1304 1480 – 6 6 825
1200 1520 185 7.5 7.5 1289 – 5650 17000 110 140 – НУ6/1200/С9 1240 1274 1304 1480 – 6 6 825
1250 1500 112 6 6 1316 – 3300 9550 300 380 – НУ18/1250С9 1280 1306 1326 1470 – 5 5 386

Граничные размеры (мм) Номера подшипников Номинальная нагрузка (кН) Предельная скорость (об/мин) Взвеситьt
(ссылка)
(кг)
д Д Б д1 Б1 Б2 р р1 F Старый номер Новый номер Кр Кор Смазка Масло
50 110 27 71.2 8 12.74 2 2 65 62310E NJ310E HJ310E 117 128 5000 6000 1.48
60 130 46 84.2 9 18.78 2.1 2.1 77 62612 NJ2312M HJ2312 171 217 4300 5000 3.64
65 140 48 91 10 19.78 2.1 2.1 83.5 62613 NJ2313M HJ2313 192 248 4000 4800 3.99
80 200 48 120.5 13 21.78 3 3 110 62416 НДЖ416М ХДЖ416 310 375 3200 3800 8.68
85 210 52 126.3 14 23.73 4 4 115.5 62417 НДЖ417М ХДЖ417 350 425 3000 3600 10.2
90 190 43 123.5 12 20.73 3 3 115 62318Q NJ318Q1 HJ318 249 315 2800 3400 6.63
95 240 55 145 15 25.23 4 4 133.5 62419 NJ419M HJ419 415 525 2600 3200 15.2
100 215 47 139 13 22.23 3 3 129.5 62320Q NJ320Q1 HJ320 291 365 2400 3000 9.64
110 240 50 154 14 23 3 3 143 62322 НДЖ322М ХДЖ322 394 515 2000 2600 13.0
110 240 50 154 14 23 3 3 143 62322Q NJ322Q1 HJ322 394 515 2000 2600 13.0
120 215 40 151.5 11 18.73 2.1 2.1 143.5 62224 НДЖ224М ХДЖ224 276 390 2400 3000 7.07
140 300 62 194 15 25.69 4 4 180 52328 НДЖ328М ХДЖ328 595 805 1800 2200 22.8
150 320 108 208 15 33.67 3.7 4 193 62630 НДЖ2330М ХДЖ2330 970 1480 1700 2000 45
160 290 48 204 12 19.68 3 3 193 52232 НУ232М HJ232 450 655 1800 2200 15.8
160 340 114 222.7 15 36.67 4 4 208 62632 НУ2332M HJ2332 1020 1610 1500 1800 57.6
160 340 114 222.7 15 36.67 4 4 208 52632 NJ2332M HJ2332 1020 1610 1500 1800 57.6
160 340 114 222.7 15 36.67 4 4 208 52632У НУ2332M/C9 HJ2332 1020 1610 1500 1800 57.6
180 320 86 229 12 23.67 4 4 215 52536 НУ2236M HJ2236 950 1580 1700 2000 33.4
180 380 75 249.3 17 29.16 4 4 230 52336 НУ336M HJ336 900 1260 1500 1800 45.9
190 400 78 265 18 31.65 4.7 4.7 245 52338У НУ338M/C9 HJ338 945 1370 1200 1500 54
190 400 78 265 18 31.65 5 5 245 52338 НУ338M HJ338 945 1370 1200 1500 52.9
190 340 55 242.5 13 23.13 4 4 231 52238 НУ238M HJ238 565 885 1600 1900 23.7
200 310 51 238 13 24.13 2.1 2.1 227 52140 NU1040M HJ1040 425 705 1900 2400 16.0
200 360 58 260 14 23 4 4 243 52240E НУ240E HJ240E 710 1080 1500 1800 28.2
Граничные размеры (мм) Номера подшипников Номинальная нагрузка (кН) Предельная скорость (об/мин) Взвеситьt
(ссылка)
(кг)
д Д Б д1 Б1 Б2 р р1 F Старый номер Новый номер Кр Кор Смазка Масло
200 420 138 276 18 41.6 5 5 256 52640 NU2340M HJ2340 1620 2650 1200 1500 102
200 420 80 279.3 18 32.63 5 5 260 52340 НУ340М HJ340 990 1470 1300 1600 61.8
300 400 65 286 15 27.13 4 4 270 52244 НУ244М HJ244 760 1220 1500 1800 38.6
300 460 88 306 20 35.62 4.7 4.7 284 52344У NU344M/C9 HJ344 1160 1730 1000 1300 81.6
300 460 88 306 20 35.62 5 5 284 52344 НУ344М HJ344 1160 1730 1000 1300 80.1
360 540 82 423 21 39.03 5 5 405 52172 NU1072M HJ1072 1080 2000 1000 1300 73.6
460 680 100 537.6 25 48 6 6 516 52192 NU1092M HJ1092 1550 3000 800 950 124

Цилиндрические роликовые подшипники

Двухрядный цилиндрический роликоподшипник

Двухрядный цилиндрический роликоподшипник
Двухрядный цилиндрический роликоподшипник

Двухрядный цилиндрический роликоподшипник
Однорядный цилиндрический роликоподшипник

Однорядный цилиндрический роликоподшипник
Полнокомплектный цилиндрический роликоподшипник

Полнокомплектный цилиндрический роликоподшипник
О нас
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. является профессиональным Китай Однорядный цилиндрический роликоподшипник поставщиком и оптовым Однорядный цилиндрический роликоподшипник производителем. Расположенная на побережье Восточного Китая, в красивом и древнем городе Нинбо, компания Ningbo Demy (D&M) Bearings Co., LTD является восходящей звездой. Ее дочерняя компания – Ningbo Giant Bearing Manufacturing Co., Ltd специализируется на высококачественных подшипниках для промышленного и автомобильного применения.
СМИ
Обратная связь
Цилиндрические роликовые подшипники Отраслевые знания

Почему радиальная несущая способность однорядного цилиндрического роликоподшипника настолько велика?

1. Основная конструкция однорядный цилиндрический роликоподшипник заключается в контакте линии между ее роликом и дорожкой качения. По сравнению с традиционной конструкцией точечного контакта или поверхностного контакта, линейный контакт может более эффективно распределять нагрузку, так что каждый ролик испытывает более равномерное напряжение. Такая конструкция позволяет подшипнику полностью использовать длину ролика при восприятии радиальной нагрузки и равномерно распределять нагрузку на несколько роликов, тем самым значительно улучшая грузоподъемность подшипника в радиальном направлении. По сравнению с шарикоподшипниками того же размера радиальная грузоподъемность однорядных цилиндрических роликоподшипников увеличивается в 1,5–3 раза.

2. Ролики в однорядных цилиндрических роликоподшипниках обычно располагаются параллельно, а между роликами устанавливаются прокладки или изолирующие блоки, чтобы предотвратить наклон или трение роликов друг о друга. Такая конструкция не только обеспечивает стабильную работу роликов, но и предотвращает увеличение крутящего момента, дополнительно улучшая радиальную грузоподъемность подшипника. Дизайн клетки также играет ключевую роль. Сепаратор может эффективно фиксировать положение роликов и предотвращать их смещение или падение во время работы, тем самым обеспечивая стабильность и надежность подшипника.

3. Конструкция ребер и торцов однорядных цилиндрических роликоподшипников также оказывает важное влияние на их радиальную несущую способность. В зависимости от того, имеет ли кольцо ребра или нет, однорядные цилиндрические роликоподшипники можно разделить на различные типы, такие как NU, NJ, NUP, N и NF. Эти разные типы подшипников отличаются конструкцией ребер и торцов, но все они направлены на повышение радиальной несущей способности подшипников. Внутреннее и наружное кольца подшипников NU и N могут перемещаться относительно друг друга в осевом направлении, поэтому их можно использовать в качестве подшипников со свободными концами; тогда как подшипники NJ и NF могут выдерживать определенную степень осевой нагрузки в одном направлении. Такая конструкция делает подшипники более гибкими и устойчивыми при выдерживании радиальных нагрузок.

4. Помимо вышеперечисленных конструктивных особенностей, выбор материала и процесс термообработки однорядных цилиндрических роликоподшипников также оказывают важное влияние на их радиальную несущую способность. Высококачественные материалы подшипников обладают более высокой прочностью и твердостью и могут выдерживать большие нагрузки и удары. Разумные процессы термообработки могут улучшить внутреннюю структуру материала и улучшить его комплексные характеристики. Эти меры помогают улучшить радиальную несущую способность подшипника.

Однорядные цилиндрические роликоподшипники обладают превосходной способностью выдерживать радиальную нагрузку, в основном благодаря преимуществам конструкции контакта роликов и дорожек качения, конструкции роликов и сепаратора, конструкции ребер и торцевых поверхностей, выбора материала и процесса термообработки. Эти преимущества позволяют однорядным цилиндрическим роликоподшипникам проявлять более высокую несущую способность и более длительный срок службы при восприятии радиальных нагрузок. Однорядные цилиндрические роликоподшипники играют важную роль в различном механическом оборудовании, которому необходимо выдерживать большие радиальные нагрузки.
