Четырехточечный контактный шарикоподшипник

Каков основной принцип работы шарикоподшипника с четырехточечным контактом?

Четырехточечный контактный шарикоподшипник , как специальный подшипник качения, назван в честь своей уникальной конструкции четырехточечного контакта. Принцип его работы основан на теории трения качения и четырехточечной опоре. Он может поддерживать стабильное вращение, выдерживая высокие нагрузки. Этот тип подшипников широко используется в высокоскоростном и высокоточном механическом оборудовании, таком как станки с ЧПУ, аэрокосмическое оборудование и прецизионные измерительные приборы.

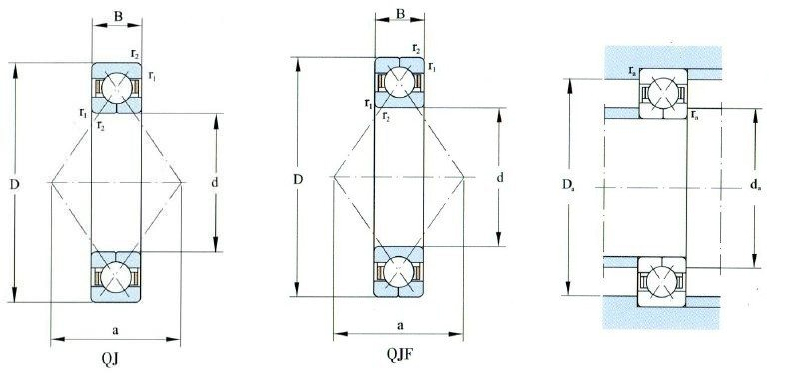

Шарикоподшипники с четырехточечным контактом состоят из внутренних колец, наружных колец, стальных шариков и сепараторов. Среди них участки дорожек качения внутреннего и наружного колец имеют персиковую форму, что позволяет подшипнику образовывать четырехточечный или двухточечный контакт при выдерживании нагрузок. Внутреннее кольцо точно собрано из двух полуколец, что позволяет загружать в подшипник большее количество стальных шариков, тем самым улучшая несущую способность подшипника. Когда шарикоподшипник с четырехточечным контактом не нагружен или несет только радиальные нагрузки, между стальным шариком и дорожкой качения внутреннего и наружного колец образуется четырехточечный контакт. Эти четыре точки контакта расположены по обеим сторонам, над и под стальным шаром, образуя стабильную опорную конструкцию. Однако на практике, поскольку в большинстве случаев подшипник воспринимает только осевую нагрузку, стальной шарик и дорожка качения образуют точки контакта только в двух диагональных положениях для передачи нагрузки. Принимая осевую нагрузку, стальной шарик передает нагрузку на внутреннее и наружное кольца через точки контакта в двух диагональных положениях. Поскольку контактное напряжение в точке контакта распределяется равномерно, а трение качения между стальным шариком и дорожкой качения невелико, подшипник может выдерживать большую осевую нагрузку и поддерживать стабильное вращение. В то же время, благодаря увеличению количества стальных шариков и преимуществам конструкции с четырехточечным контактом, также была улучшена радиальная грузоподъемность подшипника. Шарикоподшипник с четырехточечным контактом обладает высокой стабильностью во время работы. Поскольку трение качения между стальным шариком и дорожкой качения невелико, а контактное напряжение распределено равномерно, вибрация и шум, создаваемые подшипником во время вращения, низкие. Это делает шарикоподшипник с четырехточечным контактом подходящим для случаев с высокими требованиями к стабильности работы, например, для прецизионных измерительных приборов и высокоскоростного вращающегося оборудования.

Шарикоподшипники с четырехточечным контактом широко используются в современной промышленности. Его уникальная конструкция четырехточечного контакта и отличные характеристики позволяют ему поддерживать стабильное вращение в условиях высокой скорости, высокой точности и высоких нагрузок. Подшипник обладает высокой несущей способностью и стабильностью работы, что позволяет повысить точность обработки и эффективность работы механического оборудования.
